大家都知道三維柔性焊接平臺,但一說起三維柔性焊接平臺夾具可能很多人都不是很清楚,也說不出個一二三來, 為了讓人了解什么叫三維柔性焊接平臺今天就來為大家簡單說一下,希望對您有所幫助。

首先這是一套預先制作好了的標準化系統化通用化的模塊,所有模塊的連接固定和壓緊都是以孔定位加上鎖銷的方式出,模塊與模塊之間可以根據工件的尺寸變化而調整,整個一套夾具的組合可以實現三維空間的結合,這套夾具的特點:主要用在焊接產品上理想,所以叫三維柔性焊接平臺、柔性焊接平臺夾具。這套工裝分為兩大類:一是28系列,即孔徑￠28,表面分布著100*100的網格線;二是16系列,即孔徑￠16,表面分布著50*50的網格線。

三維柔性焊接平臺產品的特點

經濟性復雜昂貴的傳統夾具已成為歷史。你可以免去高成本的大量工裝夾具的儲備,因為3D系統不需要變更而適合各種工作場合。如此精妙的裝置操作簡便、使用。

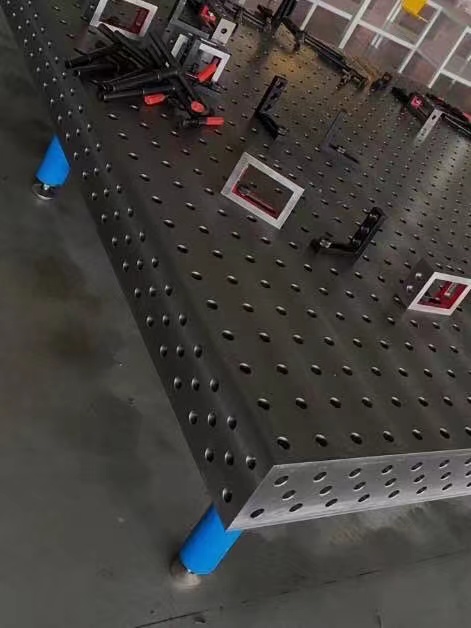

三維柔性焊接平臺的柔性化-3D焊接工作臺非常,可承受非常高的載重量。它的五個面均加工有規則的孔,并刻有網線。(孔沒有斜度和T型槽)。在3D三維柔性平板上,任何工件都可以用定位夾緊銷(PC銷/鎖緊銷)進行各種各樣的定位和夾緊。此PC銷已獲得權。幾個3D工作臺可以在任何五個面上直接連接在一起。這個模塊化系統在安裝、調整和夾緊工件中的體現了它通用的功能。它的優點尤其在于實現了大型工件的應用上。

三維柔性焊接平臺的性- 在裝配或焊接過程中,使用定位塊、連接塊、夾緊器、支撐塊,能夠?qū)ぜㄎ?工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是非常小的。如果工件本身幾何尺寸不準確,可以很快被檢測出來,在初加工工序中便。

三維柔性焊接平臺的-在焊接過程中,僅需要低廉的防飛濺液即可免除3D工作臺表面的焊接飛濺。實驗平臺均經過時效處理和加工。通過模塊設計具有互換性,您能在短時間內完成復雜和的工裝組合。不論是制作單一零件或者是裝配組件,這種方式都是非常經濟的。臺面以及各模塊上的網格化的孔,使裝夾達到高性和高重復性

三維柔性焊接平臺，鑄鐵焊接平臺的承載要求:三維柔性焊接鑄鐵平臺的承載是指三維柔性焊接鑄鐵平臺單位面積承受的重量后,三維柔性焊接平臺的變形撓度。為了便于理解,我們可以看作三維柔性焊接平臺放好工件后,在不影響正常使用的情況下,三維柔性平臺所能夠承受的壓力。三維柔性焊接平臺的精度也可以說是三維柔性孔系焊接平臺的平面度:三維柔性鑄鐵平臺一般精度要求是不太高常選用3級。三維柔性孔系焊接平臺的精度標準在《中華人民共和國機械行業標準》里可以查到。選用精度標準時一般根據使用情況酌情而定。2級精度以上的鑄鐵平板用做檢驗、劃線、裝配等使用,4級精度以下的鑄鐵平板一般用做鉚焊等使用。

滄州同杰在不斷地提供T型槽平臺,電機試驗平臺,大型組合劃線平臺,大理石平臺,地軌,三維焊接平臺,鑄鐵焊接平臺,三維柔性焊接平臺生產技術的同時,在產品的生產過程中不斷加強和完善產品的質保體系,對生產過程中的每一個環節嚴格把關,對每一個出產的產品進行嚴格的質量檢測,產品的質量。滄州同杰，值得信賴！
